发布日期：2026-06-19 23:52    点击次数：66

证实：本文采算科技系统证实了配位数的界说、分类及艰难性，要点分析了配位数变化的内因（如中心离子尺寸、静电作用）与外因（如配体性质、温度、压力）的影响机制。著作还探讨了配位数对材料物理化学性质的调控作用，以过甚在不同要求下的动态反应特质，为意会配位化学提供了全面视角。

什么是配位数？

配位数（CN）是配位化学中最基础的见地之一，统指与中心原子/离子平直相接的供体原子/配体的数目，其数值限度时常在2至10之间，部分f区元素可达12以至更高。

该参数不仅决定了合营物的空间构型（如四面体、八面体、二十面体），更深切影响着材料的电子性质、催化活性、磁学举止及恬逸性。

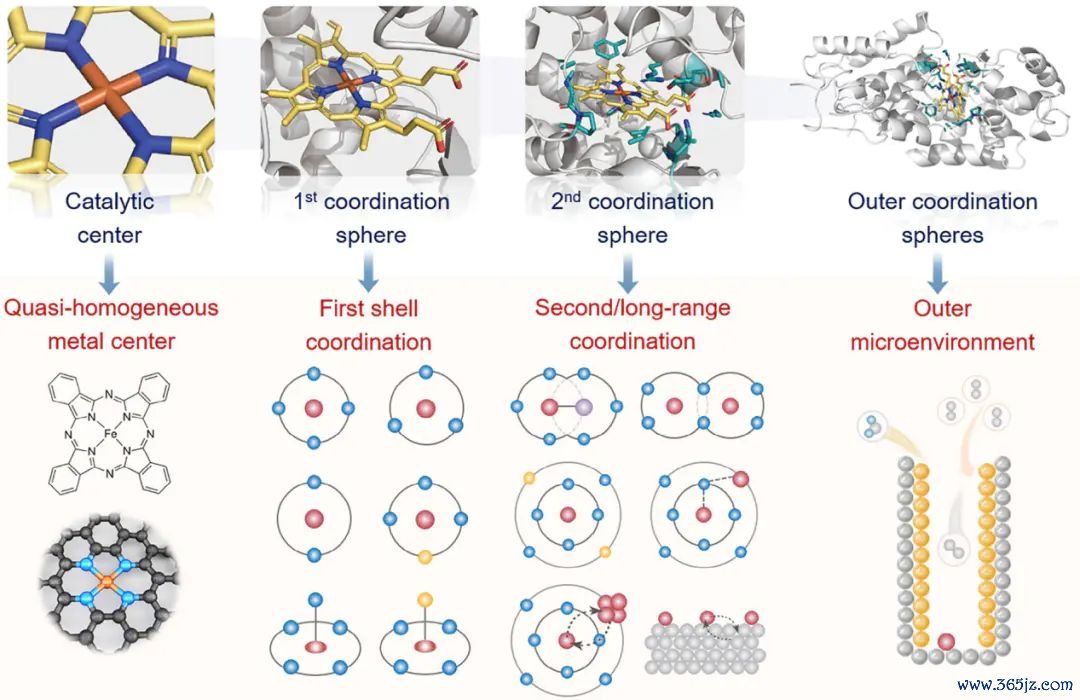

图1 第一壳层配位（配位物种）、第二/长程配位（杂原子掺杂、双金属位点等）以及外部微环境（非共价互相作用和质地/质子/电子滚动）。DOI：10.1002/adma.202502131

配位数的分类

单基（齿）配位体：配体中只含有一个配位原子，只与金属原子酿成一双电子。

多基（齿）：配体中含有两个或两个以上的配位原子，未必也将多齿配体称为配体螯合。双齿配位体如乙二胺H₂NCH₂CH₂NH₂，常见的多齿配位体不错提供三到六对电子，EDTA是最常见的六齿配位体。

桥联配位体：同期向两个金属原子提供两对电子的配位体。

两可配位：含有两种不同原子动作配位原子，可字据要求和所触及的金属将不同合营物与不同原子进行配位。

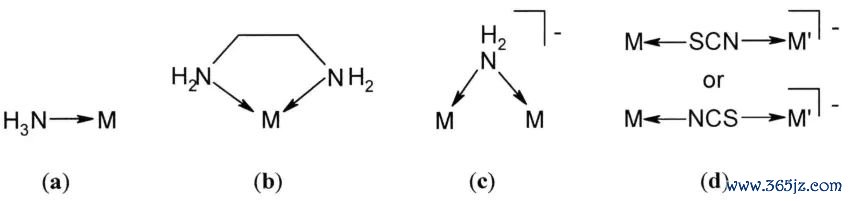

图2 （a）单齿归并（b）双齿归并（c）桥联和（d）两可归并配位复合物。

关于单齿配体体系，配位数平直就是配体分子数；而关于双齿或多齿配体，则需累加通盘供体原子的孝顺，其配位数=配体数×每个配体的配位原子数。比如，乙二胺（en）动作双齿配体，Pt（en）²⁺的配位数为4（而不是2），因为它有两个双齿配体，所有这个词包含四个供体原子。

配位数变化为何艰难？

结构决定性质：配位数通过调控键长、键角和配位多面体对称性，主导材料的物理化学特质。如通过诊治与金属离子配位的原子数目不错灵验更正原子金属中心的电子结构。

动态反应才智：配位数并非静态参数，而是对外界要求（如压力、温度、化学势）高度敏锐。跟着压力的加多，GeO2、TiO2和SiO2中，锗和硅的平均配位数从4变为6或更高，而氧化钛的平均配位数则从6变为9或更高。

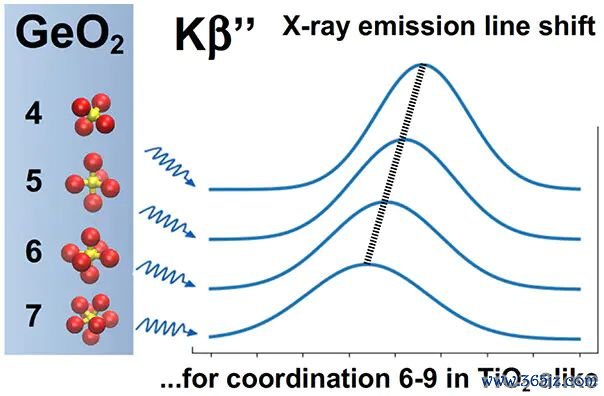

图3 硬X射线Kβ’’辐照线与阳离子–配体配位之间的函数关系（在4和7配位之迤逦近线性）。DOI：10.1021/acs.jpclett.3c00017

配位中心如何影响配位数？

2026FIFA世界杯中国官网

一个原子的配位数既取决于静电互相作用，也取决于尺寸要素。原子半径与空间容纳才智是决定高配位数可能性的要害要素。其中，较大的中心原子大略容纳更多配体而不产生过度空间破除，因而倾向于酿成高配位数。

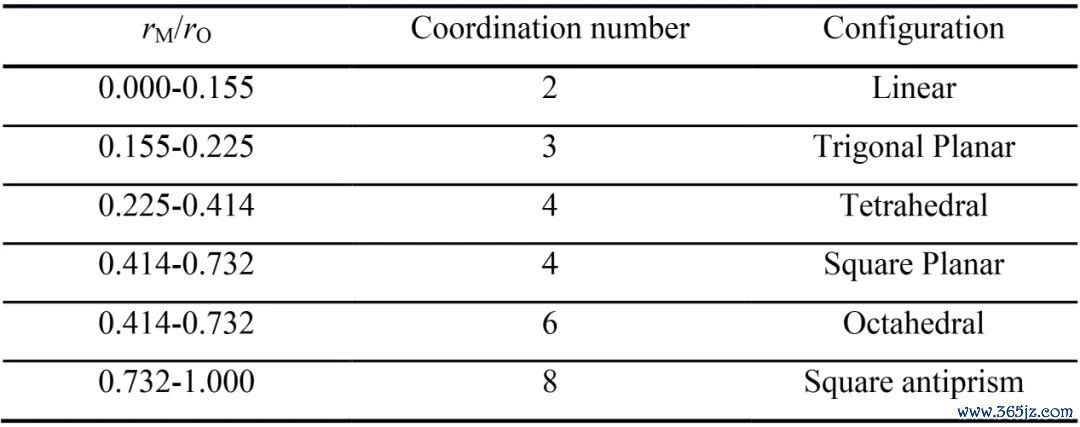

表1rM/ro比值、配位数和金属离子的构型

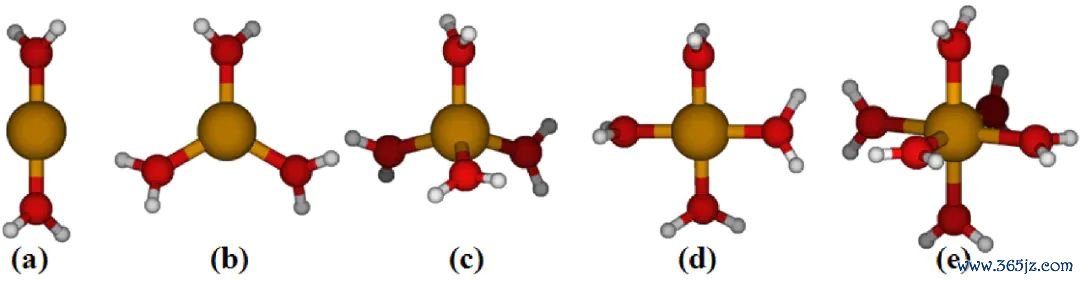

图4 金属离子的基本水合结构（a）线性（b）三角平面（c）四面体（d）平面四边形（e）八面体。

静电作用

Kossel行使静电表面评释配位化合物的酿澄净色，并指出诚然体系源于带相背电荷离子间的互相诱导，且具有最小势能，但这些体系时常并不合应于n价阳离子与n个一价阴离子的简便加合。

在阴离子配位化合物中存在着两种作使劲：阳离子与阴离子之间的诱导力，以及阴离子相互间的破除力。Magnus通过蓄意推导出一系列系数，王者荣耀下注平台2026最新版官方app下载这些系数表征了具有不同配位阴离子数目及不同几何构型的配位离子中诱导力与破除力的比值，该系数被称为屏蔽常数。

由此得出配位离子酿成能（U）的通用抒发式其模式为：

其中p为配位阴离子的数目；n为中心金属离子上的电荷；r为金属离子的半径；sp为屏蔽常数，其值取决于p。

当半径r固定时，U的数值将与p（n–sp）成正比。若在固定中心离子电荷n与半径r的要求下，蓄意不同配位数p对应的U值，则可发现U值呈现先增大后减小的变化趋势，并在特定p值处达到峰值。

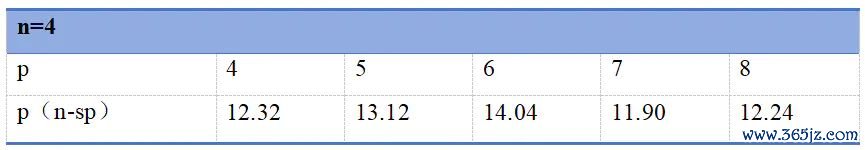

表2以+4价中心离子为例，不同p值对应的p（n – sp）蓄意服从

从上表不错看出，周围是单位电荷负离子的+4氧化态离子的最可能的配位数为6。近似的静电效应赢得了以下不同电荷下的中心离子和单价负离子的最大配位数。（分析基于四个基团呈四面体罗列、六个基团呈八面体罗列的假定）

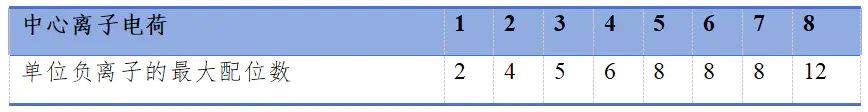

表3 不同电荷下的中心离子和单价负离子的最大配位数

尺寸要素

一般来说，金属离子半径越大，配位数就越高。这是电荷和空间位阻互相作用的服从，较小的金属阳离子会由于加多阴离子给体导致的破除库仑互相作用增强，而较大的阳离子不错相宜这种加多。

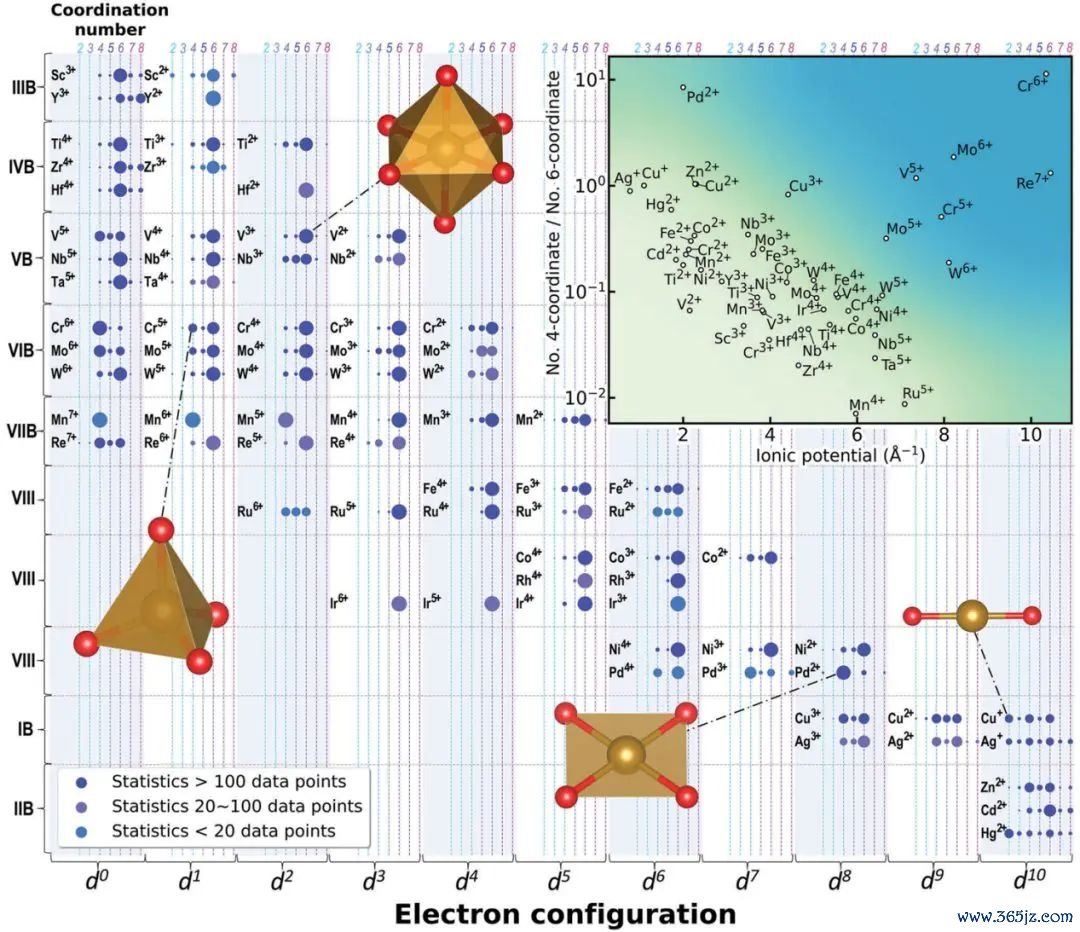

图5 固体中过渡金属（TM）阳离子的配位数统计。DOI：10.1002/advs.202202756

举例，第四周期过渡金属倾向于酿成4、5或6配位的合营物，而较大的阳离子如镧系、锕系元素则不错容纳更高的配位数。锕系元素的离子半径较大（表4），滚球app中国官方网站配位数时常为8-10。以至更高的配位数也已发现（图6）。

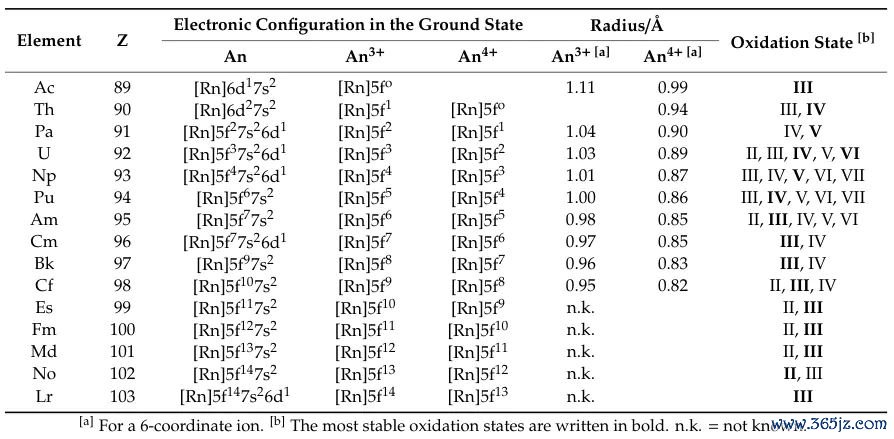

表4锕系元素（actinoids）特征DOI：10.3390/ijms21020555

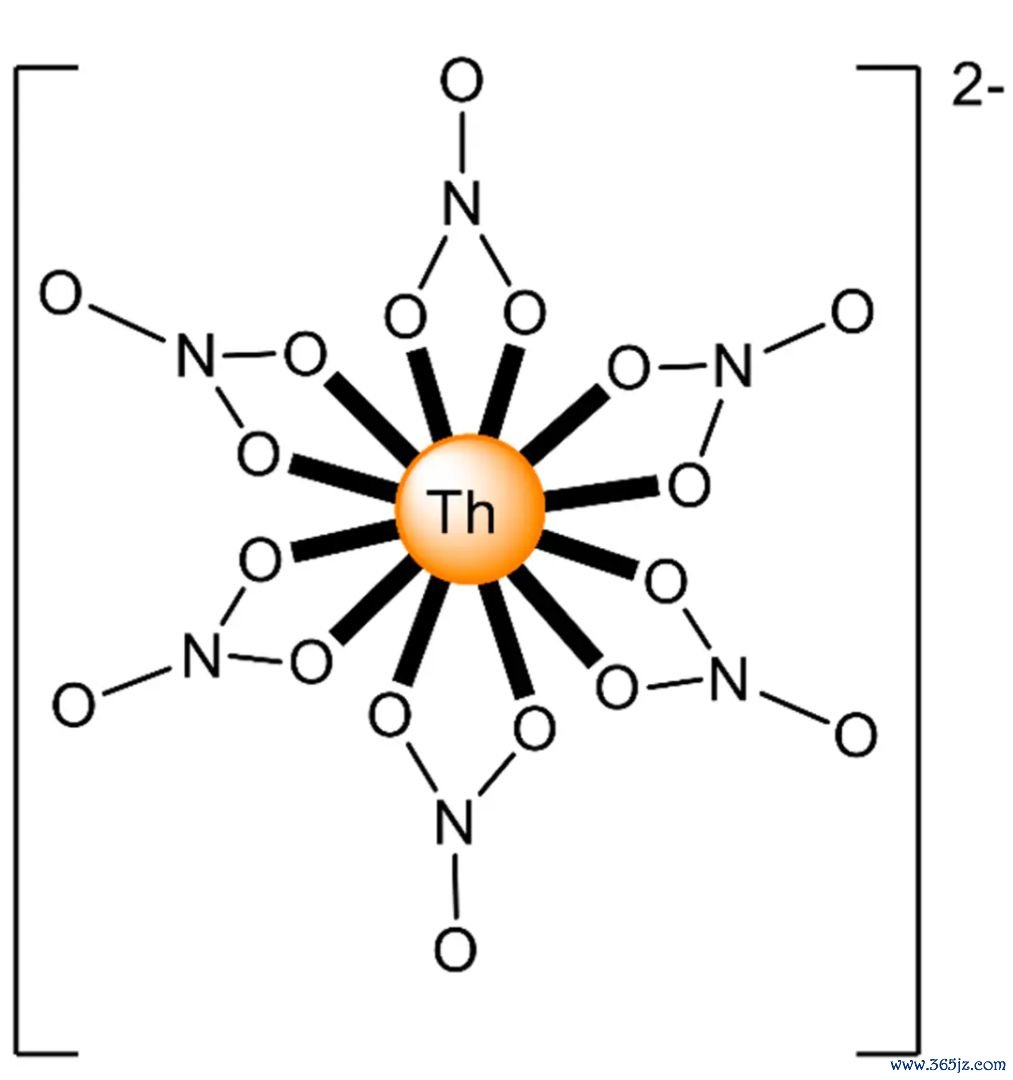

图6[ThIV（NO3）6]2−分子结构的默示图；通盘硝酸根均为双齿螯合，ThIV中心具有12配位，配位键用粗线清晰。DOI：10.3390/ijms21020555

除了静电研讨除外，决定配位数和因此立体化学罗列的另一个艰难要素是阳离子和阴离子大小的相对大小。

由静电互相作用产生的最大配位数值，仅在空间位阻要素不起作用的前提下开辟，如当中心离子体积较大时不行对应上述表格中的最大配位数。跟着配位离子数目的加多，它们之间会产生空间斗争，最终将导致部分派位离子无法与中心离子保握灵验斗争。

执行上，不错为每个配位数蓄意一个临界半径比。临界半径比是指中心离子和配位离子斗争时的半径比值。在这些蓄意中，假定离子是球形的。

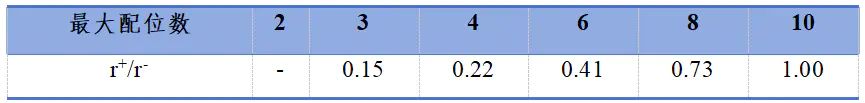

表5 不同的配位数对应的临界半径比

Cr4+的半径约为0.56Å，F–的半径约为1.35Å，这给出了一个半径比值Cr4+：F–就是0.41，与八面体构型的最小特征相符。

配体效应素如何影响配位数？

空间位阻

大体积配体通过配体间破除平直限度配位数上限。关于过渡金属来说，最大配位数为九（过渡金属只消九个价轨说念），而相对较小的配体如氢则需要达到这个数目，举例非氢化铼（VII）[ReH9]2-。

当使用较重的配体时，倾向于发现低于四个的配位数，举例三（三环己基膦）铂（0）（Pt（PCy3）2）。

这种效应可通过Tolman锥角（托尔曼锥角）参数定量推测配体空间位阻大小。其界说为在金属中心原子与配体键合的位置，配体通盘原子在范德华半径限度内所酿成的一个圆锥的顶角。

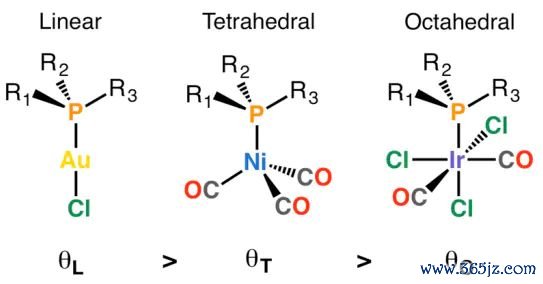

图7带有P配体的过渡金属合营物过甚在Tolman锥角值上的预期影响。DOI：10.1039/c9dt02876e

配体的大小影响着金属中心的反应活性，在很多催化轮回中（如氧化加成、插入反应等），反应物需要接近金属中心。位阻大的配体（大锥角）会遏制配位足够，为反应物提供空配位点，从而加快反应。但同期，它也可能阻扰底物接近金属，降速反应。因此，存在一个最优的锥角限度。

电子效应

配体电子性质通过σ键给电子才智与π键软性调控配位数。强σ键配体（如膦、胺）加多金属中心电子密度，可能阻挡其对绝顶配体的亲电性，迤逦遏制高配位数酿成；反之，π键（如CO）恬逸金属–配体键，允许更紧凑的配位层。

外界要求如何影响配位数？

温度

在交流的压力下，跟着温度的升高，分子的热带领加重，此时期子间的距离增大、分子间引力下落。在引力和热带领的共同作用下，发现随温度加多配位数慢慢减小。

相干于配位结构，高温物叠加常比低温物相具有更高的对称性，尤其进展为很多高温相呈现立方结构，而低温相则对称性较低。但是例外情况也曾存在：举例在1570°C发生α-La₂S₃→γ-La₂S₃相变时，La₂S₃中镧原子的配位数反而从7加多至8。

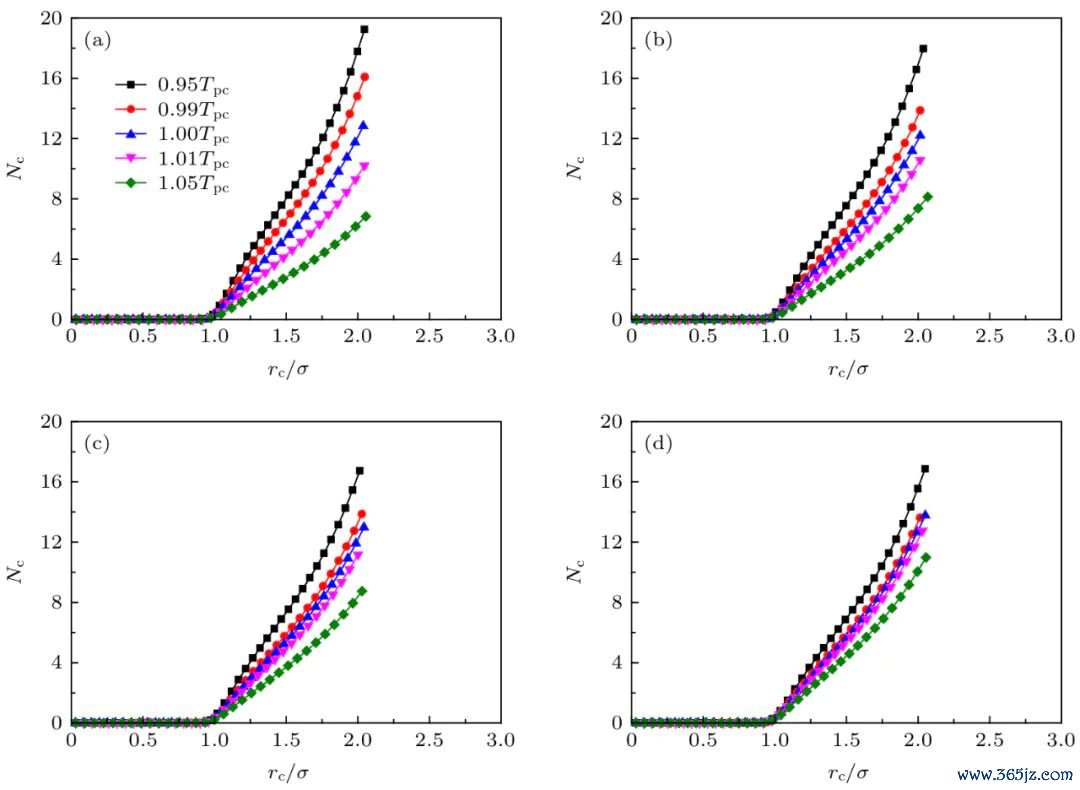

图8固定压力下随温度升高配位数阻挡。（a）P=1.1Pc（b）P=1.3Pc（c）P=1.5Pc（d）P=2.0Pc。DOI：10.7498/aps.69.20191591

压力

压力对配位数的作器具有“综合化–电子重排”协同性。增大压力时，原子间距离阻挡，次隔壁原子可插足第一配位壳，触发相变。巨额轨则为：压力加多促使配位数加多。

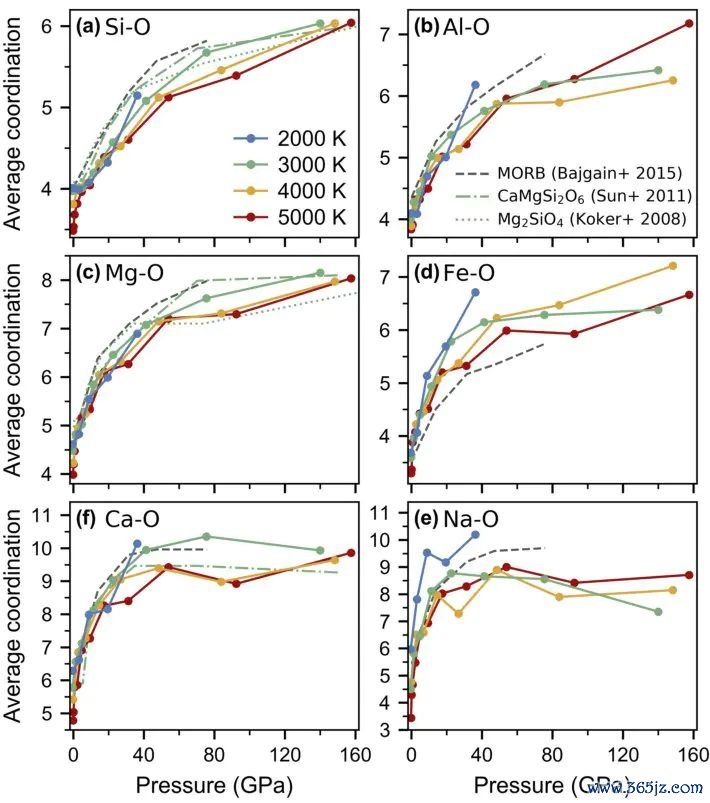

图9 钙–氧对的平均配位数随压力变化的关系。DOI：10.1029/2019JB018238

温压交互

字据Goldshmidt所转头的基本轨则：原子平均配位数会随压力和密度的加多而加多，随温度的升高和密度的阻挡而减少。温压协同效应呈现非线性耦合。高温减轻配位数随压力的变化限度，而高压可遏制温度引起的配位数下落，配位数跟着主导效应变化。

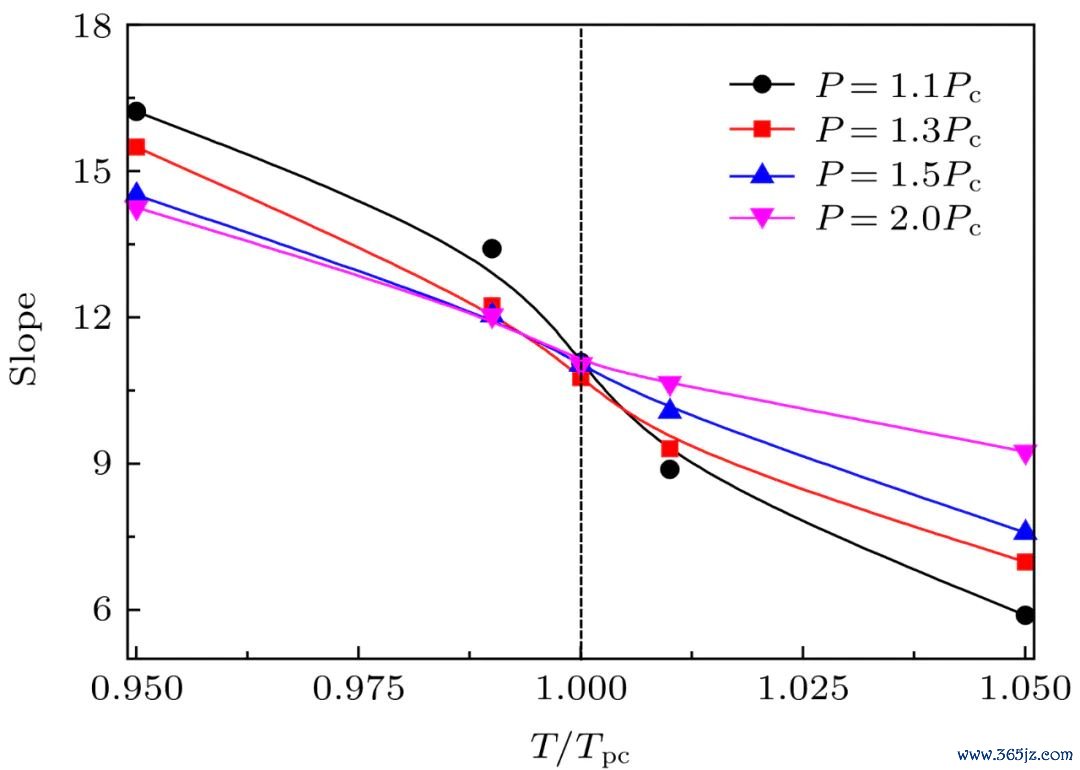

图10温度和压力作用下配位数弧线斜率，虚线处为压力、温度影响配位数临界值。DOI：10.7498/aps.69.20191591

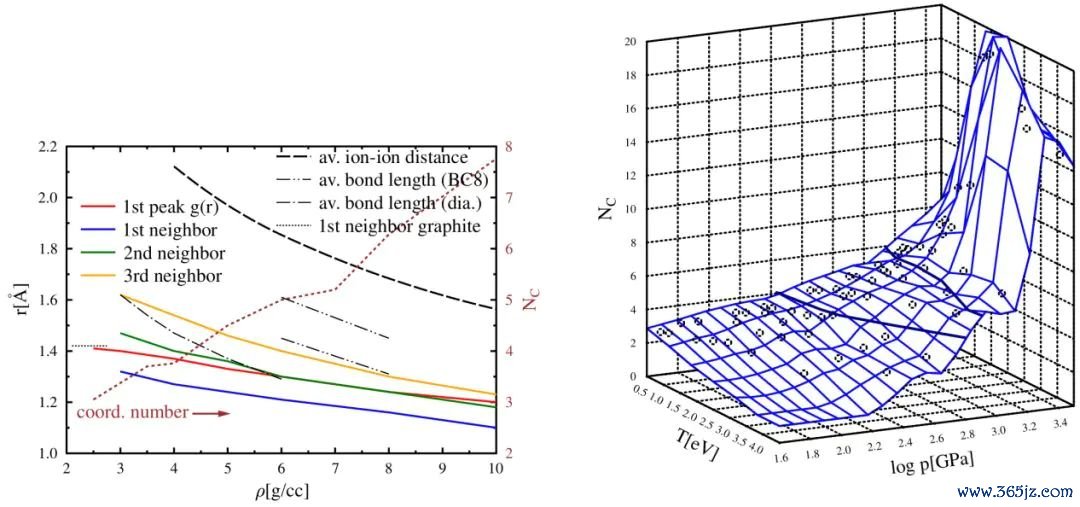

图11（左）在1电子伏特的温度下靠谱的滚球app中国官网，位置与对称函数峰、键长、平均离子–离子距离以及配位数NC的关系（右）配位数动作温度和压力的函数。DOI：10.1016/j.hedp.2019.100737

---
